Industrielle Hubtische: Der ultimative Leitfaden für Technik, Auswahl und Beschaffung

In modernen industriellen Arbeitsabläufen geht es beim Materialhandling nicht mehr nur um den Transport von Gegenständen von Punkt A nach Punkt B. Es geht um Präzision, ergonomische Integration und Durchsatzoptimierung. Ganz gleich, ob Sie ein E-Commerce-Fulfillment-Center, ein Fließband für die Schwerfertigung oder eine Lebensmittelverarbeitungsanlage im Reinraum leiten, der bescheidene Hubtisch ist oft das Rückgrat Ihrer täglichen Abläufe. Dieser Leitfaden bietet einen detaillierten, kollegialen Einblick in die Auswahl, Berechnung, den Kauf, die Wartung und den sicheren Betrieb von Industriehubtischen auf dem US-amerikanischen Markt.

Typen und Mechanismen: Scheren-, hydraulische, elektrische und mehr

Um den richtigen Hubtisch auszuwählen, müssen wir zunächst eine häufige Terminologieverwechslung klären: „Schere“ bezieht sich auf die mechanische Strukturverbindung, während sich „hydraulisch“, „elektrisch“ und „pneumatisch“ auf die Antriebssysteme beziehen, die diese Verbindungen antreiben. Eine einzelne Maschine ist oft eine Kombination aus beidem – zum Beispiel ein hydraulischer Scherenhubtisch.

Das grundlegende strukturelle Design und die Antriebsmechanismen bestimmen, wie sich ein Tisch unter Last verhält, wie schnell er hochfährt und wie viel Wartung er während seiner Lebensdauer benötigt:

• Hydraulische Scherenhubtische: Antrieb durch Flüssigkeitsdruck über elektrische Pumpen oder manuelle Fußpumpen. Das sind die Arbeitspferde der Fertigung. Sie bieten eine unübertroffene Leistungsdichte und Kosteneffizienz, können jedoch unter „Flüssigkeitsdrift“ (geringfügiger Höhenverlust bei längerem Halten) leiden und erfordern ein hydraulisches Ölmanagement.
• Elektrisch-mechanische Hubtische (Schraube/Riemen): Verwendet Elektromotoren, die Kugelumlaufspindeln oder starre Riemen antreiben. Diese bieten absolute Präzision ohne Drift und sind damit der Goldstandard für automatisierte Montagelinien. Sie sind jedoch mit höheren anfänglichen Komponentenkosten verbunden.
• Pneumatische (Airbag/Zylinder) Hubtische: Angetrieben durch Druckluft der Anlage. Ideal für leichte bis mittlere Montagestationen, Reinräume und explosionsgefährdete Umgebungen, in denen Elektrizität eine Gefahr darstellt. Sie bieten ein stark gedämpftes und federndes Ansprechverhalten, haben jedoch eine geringere maximale Kapazität.

Nachfolgend finden Sie einen direkten Vergleich dieser Antriebssysteme anhand der wichtigsten Leistungskennzahlen:

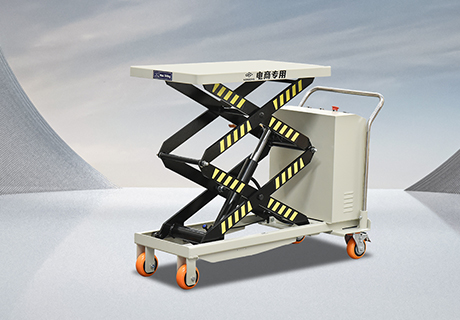

Mobile vs. stationäre Systeme: Stationäre Hubtische werden am Boden verankert (oder in der Grube montiert), um Lasten mit hoher Kapazität und hoher Stoßbelastung ohne Wackeln zu bewältigen. Mobile Einheiten, ausgestattet mit robusten Polyurethan- oder Stahlrollen, ermöglichen den Transport über die gesamte Anlage. Allerdings bringen mobile Einheiten erhebliche Sicherheitsbedenken mit sich, da sie mechanische Bremsen, geringere Kapazitäten und strenge Anforderungen an die Bodenhöhe erfordern, um ein Umkippen während der Bewegung zu verhindern.

Dimensionierung und Tragfähigkeit: Plattformabmessungen, Hubhöhe und Berechnung

Die richtige Dimensionierung geht weit über die Anpassung einer Katalogbewertung an das Gewicht Ihrer schwersten Palette hinaus. Sie müssen berücksichtigen, wie diese Last aufgebracht wird, welche dynamischen Kräfte wirken und welche physischen Freiraumbeschränkungen es gibt.

Der Dimensionierungs-Workflow

1. Bestimmen Sie die wahren Plattformabmessungen: Die Plattformgröße muss bequem für Ihre größte Ladung, einschließlich etwaiger Palettenüberstände, ausgelegt sein. Behalten Sie jedoch die umliegende Infrastruktur im Auge: Können die Tischkanten Förderbandschutzvorrichtungen, Sicherheitsgeländer oder angrenzende Strukturen passieren, wenn sie vollständig abgesenkt oder angehoben sind?
2. Identifizieren Sie den Hubweg und die zusammengeklappte Höhe: Berechnen Sie die minimale abgesenkte Höhe (entscheidend für Bediener, die manuelle Hubwagen verwenden) und die maximale angehobene Höhe, die erforderlich ist, um die Arbeit im optimalen ergonomischen Fenster zu halten (normalerweise 30 bis 40 Zoll über dem Boden).
3. Berechnen Sie die dynamische und seitliche Belastung: Wenn ein Gabelstapler eine Last auf den Tisch fallen lässt oder ein Bediener eine schwere Komponente von einem Förderband auf die Seite der Plattform schiebt, wirken auf den Tisch lokale Kräfte, die weitaus größer sind als das statische Gewicht der Last.

Die Bemessungslastformel

Um strukturelle Ermüdung oder einen vorzeitigen Ausfall der Hydraulikdichtung zu vermeiden, verwenden Sie diese Gleichung, um Ihre minimal erforderliche Nennkapazität zu berechnen:

Erforderliche Kapazität = (statisches Lastgewicht * Sicherheitsfaktor) * Dynamischer Aufprallkoeffizient

• Sicherheitsfaktor: Verwenden Sie 1.2 für perfekt zentrierte, gleichmäßige Lasten; Verwenden Sie 1,5 für versetzte, exzentrische Lasten (bei denen der Schwerpunkt nicht auf der Plattform zentriert ist).
• Dynamischer Stoßkoeffizient: Verwenden Sie 1,0 für langsames, sanftes Laden; Verwenden Sie 1,3 bis 1,5, wenn Lasten gerollt, von Laufkränen fallen gelassen oder von Hochgeschwindigkeits-Stoßladesystemen übertragen werden.

Lassen Sie uns ein kurzes Beispiel durchgehen: Wenn Sie ein exzentrisches Metallgussstück mit einem Gewicht von 3.000 Pfund, das auf dem Tisch platziert ist, mit einem Laufkran anheben (wobei ein mäßiger Stoß entsteht), würde Ihre Berechnung wie folgt aussehen:

Erforderliche Kapazität = (3.000 lbs * 1,5) * 1,3 = 5.850 lbs

In diesem Szenario reicht eine standardmäßige Tragfähigkeitstabelle von 4.000 Pfund nicht aus; Sie sollten auf ein 6.000-Pfund-Modell umsteigen.

Kauf- und Preisleitfaden: Neu, generalüberholt, Miete und Gesamtbetriebskosten

Um sich in der US-amerikanischen Beschaffungslandschaft für Hubtische zurechtzufinden, müssen die Vorabinvestitionen (CapEx) gegen die langfristigen Betriebsausgaben (OpEx) abgewogen werden.

Beschaffungsoptionen: Vor- und Nachteile

• Neue Tische (3.000 bis 15.000 US-Dollar, je nach Anpassung): Bietet die neuesten Sicherheitsfunktionen, Herstellergarantien (normalerweise 1–5 Jahre auf Struktur/Hydraulik) und exakte Maßanfertigung. Ideal für primäre Produktionslinien mit hoher Auslastung.
• Überholte/gebrauchte Tische (1.500–6.000 $): Ideal für Projekte mit begrenztem Budget oder sekundäre Workstations mit geringerer Auslastung. Stellen Sie sicher, dass der Verkäufer alle hydraulischen Dichtungen, Schläuche und elektrischen Relais ersetzt und eine Garantie von mindestens 90 Tagen gewährt.
• Vermietung/Mietkauf (300–1.200 $/Monat): Am besten für saisonale Spitzenabwicklungsanforderungen (z. B. E-Commerce-Skalierung im vierten Quartal) oder kurzfristige Auftragsfertigungsläufe geeignet.

Aufdecken der versteckten Kosten

Der Kostenvoranschlag für einen Hubtisch entspricht selten den endgültigen Installationskosten. Stellen Sie sicher, dass Ihr Budget diese Schlüsselelemente berücksichtigt:

• Grubenaushub: Wenn Ihr Hubtisch bündig mit dem Boden abschließen muss, kann das Ausheben und Gießen von Beton für eine Grube die Installationsrechnung, einschließlich Entwässerung und Leitungsverlegung, leicht um 3.000 bis 8.000 US-Dollar erhöhen.
• Elektrische Upgrades: Ein standardmäßiger 3-Phasen-460-V-Motor erfordert einen speziellen Stromanschluss. Stellen Sie sicher, dass Ihre Einrichtung über die entsprechende Infrastruktur verfügt, bevor Sie Hochleistungsgeräte bestellen.
• Fracht und Takelage: Hubtische sind dichte, schwere Stahlblöcke. Der Versand per LTL-Fracht (Less-Than-Truckload) mit Hubtor-Service kann mehrere hundert Dollar kosten, während für schwere Tische möglicherweise professionelle Montagedienste für eine sichere Platzierung erforderlich sind.

Installation, Wartung und Fehlerbehebung

Ein Industriehubtisch ist nur so zuverlässig wie seine Installation und vorbeugende Wartungsroutine. Eine schlechte Installation oder vernachlässigte Wartung führt zu ungleichmäßigem Verschleiß, strukturellen Blockierungen und schließlich zu Ausfällen.

Best Practices für die Installation

Die Montagefläche muss über die gesamte Grundfläche bis auf 1/8 Zoll eben sein. Wenn Sie einen stationären Tisch montieren, befestigen Sie den Grundrahmen mit Hochleistungs-Keilankern an der Betonplatte, um ein Umkippen bei außermittiger Belastung zu verhindern. Stellen Sie bei Grubeninstallationen sicher, dass die elektrischen und hydraulischen Leitungen vor Feuchtigkeit und Schmutz geschützt sind, und stellen Sie sicher, dass das Winkeleisen am Rand der Grube sicher und bündig mit dem Betonboden ist.

Checkliste für die vorbeugende Wartung

Sorgen Sie mit diesem strukturierten Inspektionsprogramm dafür, dass Ihre Geräte reibungslos funktionieren:

• Täglich: Stellen Sie sicher, dass der Not-Aus-Schalter (E-Stop) und die Sicherheitsschürzen/-kanten ordnungsgemäß funktionieren. Führen Sie eine Sichtprüfung auf hydraulische Lecks oder ungewöhnliche Geräusche während der Zyklen durch.
• Wöchentlich: Entfernen Sie Schmutz von den Scherenbeinwegen. Überprüfen Sie Stromkabel und Hydraulikleitungen auf Ausfransungen oder Knicke.
• Monatlich: Überprüfen Sie den Hydraulikflüssigkeitsstand bei vollständig abgesenkter Plattform. Schmieren Sie die Scherenzapfen und Rollenlager mit hochwertigem Fett.
• Jährlich: Spülen und ersetzen Sie die Hydraulikflüssigkeit (insbesondere in Anlagen mit hoher Feuchtigkeit oder Staubentwicklung). Überprüfen Sie alle strukturellen Schweißnähte auf Mikrorisse und testen Sie die Stromaufnahme des Motors.

Allgemeine Schritte zur Fehlerbehebung

Sicherheitsstandards, Compliance und Best Practices für die Integration

In den Vereinigten Staaten unterliegen die Konstruktion, der Betrieb und die Integration von Industriehubtischen strengen gesetzlichen Rahmenbedingungen. Die Nichteinhaltung kann zu hohen OSHA-Bußgeldern, Arbeitnehmerentschädigungsansprüchen und Betriebsstillständen führen.

Entscheidender Standard: ANSI MH29.1
Dies ist der wichtigste Sicherheitsstandard für industrielle Scherenhebebühnen. Es spezifiziert Konstruktionstoleranzen, strukturelle Sicherheitsfaktoren (normalerweise 3:1 für die Streckgrenze) und Leitplankenanforderungen. Jeder in Ihre US-Einrichtung integrierte Hubtisch sollte über eine ausdrückliche Zertifizierung der Konformität mit ANSI MH29.1 verfügen.

Wenn Sie einen Hubtisch in automatische Palettierer, Förderbänder oder mechanische Anbaugeräte (wie Kipp-/Drehtische) integrieren, setzen Sie immer die folgenden Sicherheitssysteme ein:

• Zehenschutz und abgeschrägte Kanten: Vermeiden Sie Quetschgefahren für die Zehen, wenn der Tisch auf den Boden absinkt, indem Sie starre Zehenschutzvorrichtungen oder optoelektronische Lichtvorhänge um die Basis herum anbringen.
• Wartungsschlösser: Erlauben Sie niemals einem Bediener oder Techniker, unter eine erhöhte Plattform zu treten, ohne die Sicherheitsstangen oder Stifte für die mechanische Wartung einzusetzen. Diese verhindern physikalisch, dass die Schere zusammenklappt, selbst wenn der Hydraulikdruck vollständig abfällt.
• Lockout/Tagout-Protokolle (LOTO): Stellen Sie sicher, dass Ihr Team darin geschult ist, elektrische und hydraulische Energiequellen vollständig zu isolieren, bevor Sie mit Wartungsarbeiten beginnen.

Holen Sie sich kompetente Hilfe bei der Ergonomie Ihres Arbeitsplatzes

Die Auswahl des perfekten Hubtisches ist eine Investition in die Sicherheit und den Betriebsdurchsatz Ihres Teams. Überlassen Sie Ihre Auswahl nicht dem Rätselraten.

Kontaktieren Sie noch heute unser technisches Support-Team, um eine kostenlose, personalisierte Arbeitsplatzbewertung zu erhalten. Wir können Standard- oder kundenspezifische CAD-Dateien bereitstellen, die zu Ihren Anlagenlayouts passen, umfassende technische Datenblätter und klare Preisoptionen, die auf Ihren Projektzeitplan zugeschnitten sind.

Rufen Sie uns direkt unter 1-800-555-LIFT (5438) an oder senden Sie eine E-Mail an unsere Anwendungstechniker, um ein individuelles Angebot anzufordern.

Häufig gestellte Fragen

Was sind die Hauptunterschiede zwischen Scherenhubtischen, hydraulischen und elektrischen Hubtischen?

„Scherenstil“ bezieht sich auf die klappbare mechanische Struktur des Hubtisches mit Kreuzbeinen. „Hydraulisch“ und „elektrisch“ beziehen sich auf die Art und Weise, wie diese Struktur angetrieben wird. Bei hydraulischen Tischen werden die Beine mithilfe von unter Druck stehenden Ölzylindern geöffnet, was einen äußerst wirtschaftlichen und leistungsstarken Hub ermöglicht. Elektrische Tische verwenden einen Motor, um eine mechanische Kugelumlaufspindel oder einen Riemenantrieb zu drehen, was eine hochpräzise Höhensteuerung und keine Höhenabweichung im Laufe der Zeit ermöglicht.

Wie berechne ich die richtige Tragfähigkeit und den richtigen Sicherheitsfaktor für meine Hubtischanwendung?

Um Ihre minimale Nennkapazität zu berechnen, multiplizieren Sie Ihr statisches Lastgewicht mit einem Sicherheitsfaktor (1,2 für gleichmäßig zentrierte Lasten, 1,5 für exzentrische oder außermittige Lasten) und multiplizieren Sie es dann mit einem Aufprallkoeffizienten (normalerweise 1,3 bis 1,5), wenn die Last dynamisch auf den Tisch fallen gelassen oder gerollt wird. Formel: Erforderliche Kapazität = (statisches Gewicht * Sicherheitsfaktor) * Stoßkoeffizient.

Soll ich für meinen Arbeitsplatz einen mobilen (Rollen-)Hubtisch oder ein stationäres, verankertes Modell wählen?

Wählen Sie ein stationäres Modell, wenn Ihr Tisch mit festen Maschinen (wie Förderbändern oder Roboterzellen) verbunden ist, Lasten von mehr als 5.000 Pfund bewältigt oder einer Seitenaufprallbelastung ausgesetzt ist. Wählen Sie ein mobiles Modell, wenn Sie Teile zwischen mehreren Montagezellen transportieren oder Wartungsaufgaben an verschiedenen Stellen in Ihrer Fabrikhalle durchführen müssen.

Was sind typische Preisspannen und Gesamtbetriebskosten für Industriehubtische in den USA?

Standardhubtische für leichte bis mittlere Beanspruchung kosten zwischen 2.500 und 5.000 US-Dollar. Hochleistungs-, hochgradig kundenspezifische oder Reinraum-zertifizierte Einheiten können zwischen 6.000 und über 15.000 US-Dollar kosten. Die Gesamtbetriebskosten (TCO) sollten auch Fracht (300–1.000 US-Dollar), Betongrubenaushub (3.000–8.000 US-Dollar bei Unterputzmontage), elektrische Verkabelung und jährliche Wartungs-/Dichtungsaustauschkosten umfassen.

Wie kann ich einen Hubtisch mit Förderbändern, Palettenhandhabung oder Dreh-/Kippvorrichtungen integrieren?

Um einen Hubtisch sicher zu integrieren, verwenden Sie elektrische Sicherheitsverriegelungen, die den Betrieb des Förderers oder Drehtisches verhindern, wenn sich der Hubtisch nicht auf der richtigen, sicheren Höhe befindet. Fügen Sie Sicherheitsschürzen oder Lichtvorhänge hinzu, um den Zugang während der motorisierten Drehung zu blockieren, und stellen Sie sicher, dass zusätzliche Anbauteile den Schwerpunkt nicht über die exzentrische Belastungsgrenze des Tisches hinaus verschieben.

Welche routinemäßige Wartung ist erforderlich und welche Ersatzteile sollte ich bereithalten?

Zu den routinemäßigen Wartungsarbeiten gehören tägliche visuelle Leck- und Not-Aus-Prüfungen, eine monatliche Schmierung der Drehzapfen und eine jährliche Spülung der Hydraulikflüssigkeit. Wir empfehlen, vor Ort einen Standard-Ersatzteilsatz bereitzuhalten, der Ersatz-Hydraulikzylinderdichtungen, einen Satz Hochdruckschläuche, Ersatz-Endschalter und ein Ersatz-Absenkmagnetventil enthält, um unerwartete Ausfallzeiten zu minimieren.

Welche Sicherheitsstandards, Zertifizierungen und Prüfschritte sollte ich überprüfen, bevor ich einen Hubtisch annehme?

Stellen Sie in den USA sicher, dass der Tisch vollständig dem ANSI MH29.1-Sicherheitsstandard entspricht. Bevor Sie das Gerät annehmen und in Betrieb nehmen, führen Sie einen formellen Lock-out/Tag-out (LOTO)-Rundgang durch, testen Sie alle Not-Aus-Taster, stellen Sie sicher, dass die Sicherheitsgeschwindigkeitssicherungen an den Hydraulikleitungen aktiv sind, und führen Sie einen statischen Belastungstest mit voller Kapazität durch, um strukturelle Durchbiegungen zu prüfen.
