Hydraulikölführung für Hangcha-Palettenheber

1. Die genaue Spezifikation: Was Hangcha-Handbücher sagen

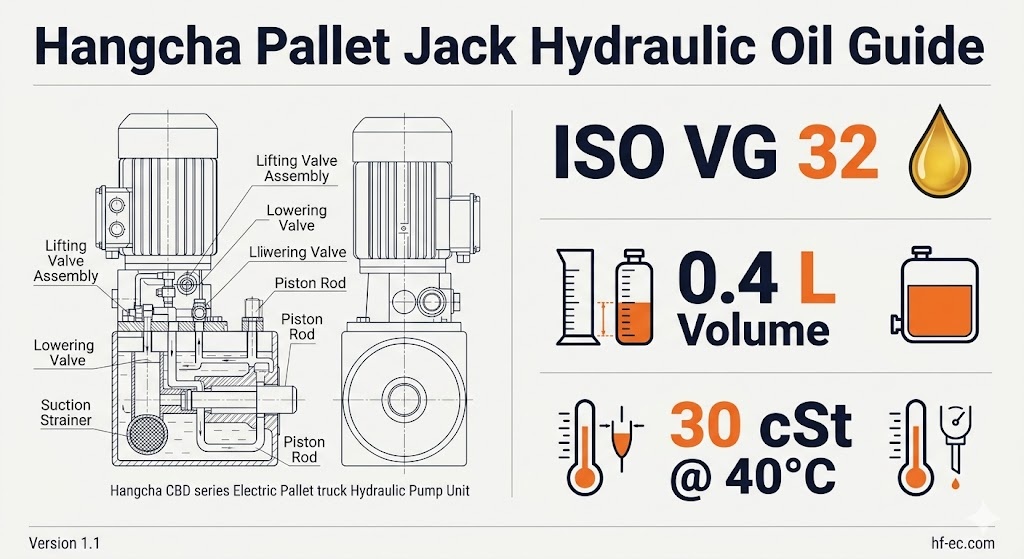

Hangcha veröffentlicht die Hydraulikölspezifikation in den Betriebs- und Wartungshandbüchern für alle Palettenhubwagen der CBD-Serie. Die Spezifikation ist im gesamten Bereich konsistent:

2. ISO VG 32 verstehen: Was die Note tatsächlich bedeutet

ISO VG (Viscosity Grade) ist das globale Klassifizierungssystem für Hydrauliköl, das von der International Organization for Standardization veröffentlicht wurde. Die Zahl bezieht sich auf die kinematische Viskosität des Öls in Centistokes (cSt), gemessen bei 40 °C – der Standardreferenztemperatur für Hydrauliksysteme.

Warum ist die Viskosität bei einem Hubwagen so wichtig? Der Hydraulikzylinder in einem Hubwagen ist ein Hochdrucksystem mit geringem Volumen. Im Gegensatz zum großen Hydraulikkreislauf eines Gabelstaplers gibt es hier nur sehr wenig Spielraum für Fehler. Zu dickes Öl kann nicht schnell genug durch die Pumpenkanäle mit kleinem Durchmesser fließen – der Griff lässt sich nur schwer pumpen und das Heben verlangsamt sich oder stoppt bei Kälte. Zu dünnes Öl kann den Druck im Zylinder nicht aufrechterhalten – die Gabeln driften unter Last allmählich nach unten, was sowohl einen Produktschaden als auch ein Sicherheitsrisiko darstellt.

3. Erkennen von kontaminiertem oder minderwertigem Öl

Der schnellste Weg, ein Hydraulikproblem in einem Palettenhubwagen zu diagnostizieren, besteht darin, vor allem das Öl zu untersuchen. Bei den meisten Fehlern, die fälschlicherweise als Pumpen- oder Dichtungsfehler diagnostiziert werden, handelt es sich in Wirklichkeit um Ölverschmutzungsprobleme, deren Behebung fast nichts kostet.

4. Schritt-für-Schritt: So überprüfen und füllen Sie Hydrauliköl nach

Hangcha empfiehlt, den Hydraulikölstand bei normalem Betrieb alle 6 Monate zu überprüfen. Der Vorgang ist unkompliziert, muss jedoch bei vollständig abgesenkten Gabeln durchgeführt werden. Eine Überprüfung bei angehobenen Gabeln führt zu falschen Messwerten, da Öl in den Zylinder gelangt ist.

1

Senken Sie die Gabeln vollständig auf den Boden ab Stellen Sie den Steuerhebel auf SENKEN und lassen Sie die Gabeln ihre unterste Position erreichen. Für eine genaue Füllstandskontrolle muss sich das gesamte Öl wieder im Behälter befinden. Führen Sie diesen Schritt nicht mit einer Last auf den Gabeln durch.

2

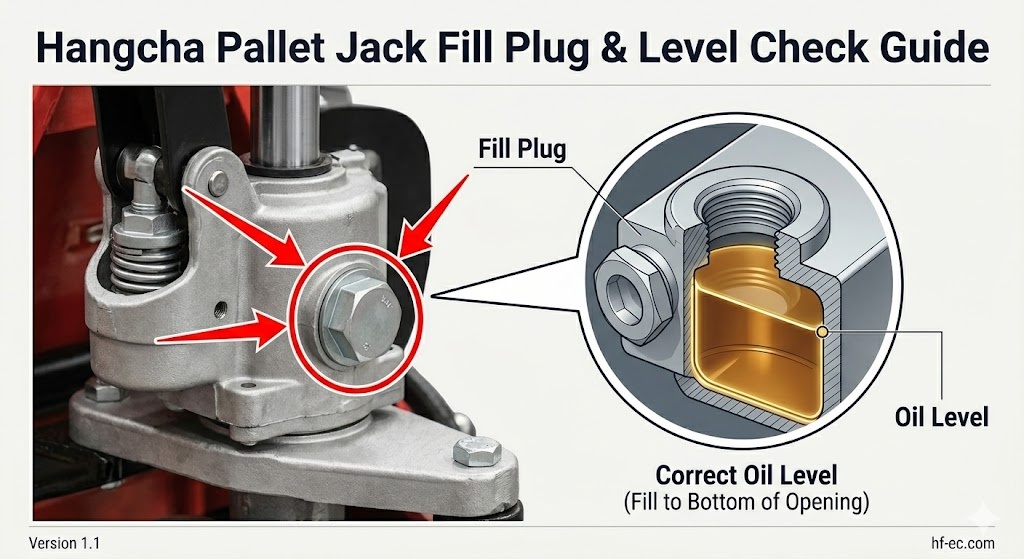

Suchen Sie den Füllstopfen an der Hydraulikpumpeneinheit Bei manuellen Hubwagen der CBD-Serie befindet sich die Hydraulikpumpe unten am Griff. Der Füllstopfen befindet sich an der Seite des Pumpengehäuses – normalerweise ein Sechskantstopfen oder ein Schlitzstopfen mit Unterlegscheibe. Reinigen Sie den Bereich um den Stopfen vor dem Öffnen, um zu verhindern, dass Verunreinigungen in den Behälter gelangen.

3

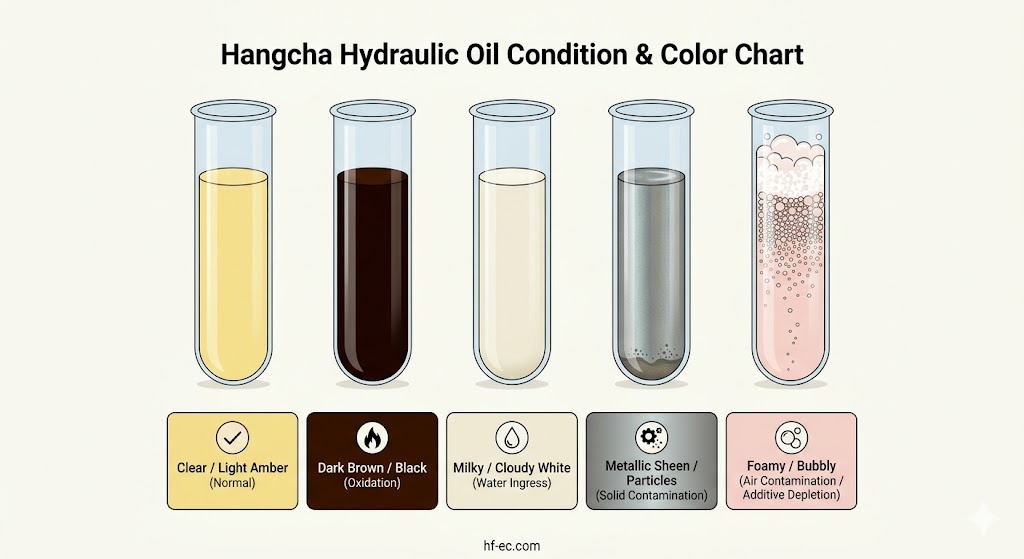

Entfernen Sie den Einfüllstopfen und prüfen Sie den Ölstand Der Ölstand sollte an oder in der Nähe der Einfüllstopfenöffnung liegen. Verwenden Sie zum Entnehmen einer Probe ein sauberes, fusselfreies Tuch oder einen Ölmessstab. Überprüfen Sie die Farbe: klarer Bernstein = normal; milchig = Wasserverunreinigung; dunkelbraun = Oxidation; metallischer Glanz = Abrieb. Bei jeder anderen als der normalen Verdunkelung auftretenden Verschmutzung muss das Wasser abgelassen und ersetzt werden – nicht aufgefüllt werden.

4

Füllen Sie Hydrauliköl ISO VG 32 nach, wenn der Füllstand unter dem Füllstand liegt Verwenden Sie einen sauberen Trichter oder eine Spritze, um das Öl langsam hinzuzufügen. Bis zum unteren Rand der Einfüllstopfenöffnung füllen – ca. 0,4 l Gesamtkapazität. Nicht überfüllen: Überschüssiges Öl kann beim Ausfahren des Zylinders nirgendwo hin gelangen und wird durch die Dichtungen herausgedrückt, was als Undichtigkeit erscheint.

5

Setzen Sie den Einfüllstopfen und die Unterlegscheibe wieder fest ein Zuerst handfest anziehen, dann mit einem Schraubenschlüssel festziehen. Ein lockerer Stopfen wird unter Betriebsdruck undicht. Ersetzen Sie die Unterlegscheibe, wenn sie verformt oder beschädigt ist – eine flache Gummiunterlegscheibe ist die einzige Dichtung zwischen dem Behälter und der Atmosphäre.

6

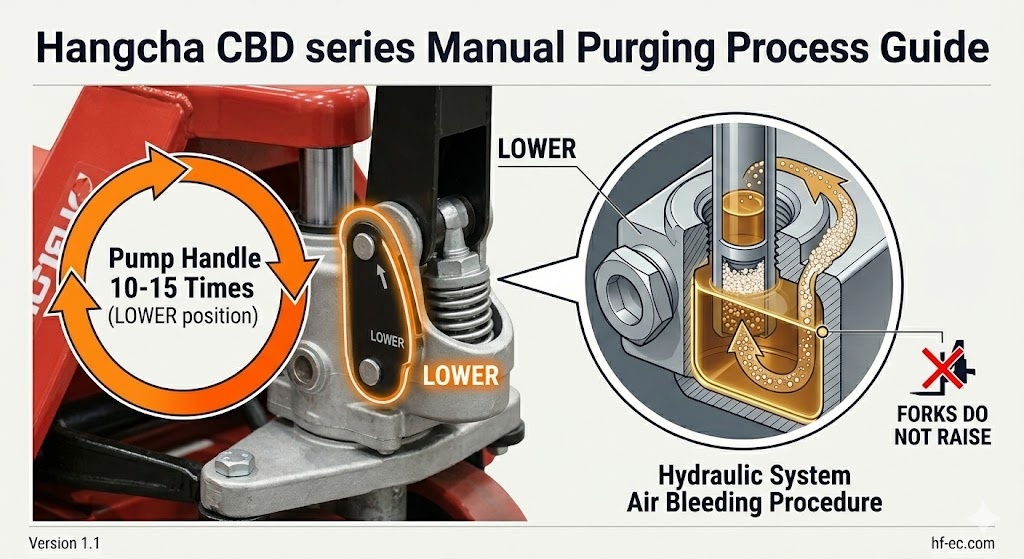

Entlüften Sie die eingeschlossene Luft aus dem System Stellen Sie den Steuerhebel auf SENKEN. Pumpen Sie den Griff 10 bis 15 Mal. Dadurch wird Öl durch den Kreislauf geleitet und während der Wartung eingedrungene Luft entfernt. Luft im System verursacht die gleichen Symptome wie ein niedriger Ölstand – unregelmäßiges oder fehlgeschlagenes Anheben – daher ist dieser Schritt nicht optional.

7

Testen Sie die Funktion des Lifts und prüfen Sie ihn auf Undichtigkeiten Betätigen Sie den Griff, um die Gabeln vollständig anzuheben, und senken Sie sie dann ab. Der Lift sollte sanft und gleichmäßig sein. Wischen Sie den Pumpenbereich ab und prüfen Sie, ob rund um den Einfüllstopfen und den Zylinderboden Öl austritt. Notieren Sie das Servicedatum und die hinzugefügte Ölmenge in Ihrem Wartungsprotokoll.

5. Vollständiger Ölwechsel: Wann und wie

Nachfüllen ist Wartung. Ein vollständiges Ablassen und Ersetzen ist erforderlich, wenn das Öl verunreinigt ist, das Intervall erreicht ist oder nach einer Reparatur der inneren Dichtung. Verunreinigtes Öl, das nachgefüllt statt ersetzt wird, führt weiterhin zu Schäden an Dichtungen und Pumpenkomponenten – das neue Öl vermischt sich einfach mit der Verunreinigung.

Vollständiges Änderungsverfahren

1. Senken Sie die Gabel vollständig ab und stellen Sie den LKW auf eine ebene Fläche über einer Auffangwanne oder einer saugfähigen Matte.
2. Entfernen Sie den Einfüllstopfen vollständig aus und lassen Sie das alte Öl in die Wanne ablaufen. Bei einigen Modellen befindet sich an der Unterseite des Pumpengehäuses eine Ablassschraube. Verwenden Sie diese, falls verfügbar, für einen saubereren Abfluss.
3. Spülen Sie den Behälter mit einer kleinen Menge frischem Öl ISO VG 32. Schwenken und abtropfen lassen. Dadurch werden Schlamm und restliches kontaminiertes Öl von den Behälterwänden entfernt. Eine Spülung ist ausreichend, es sei denn, die Verschmutzung ist schwerwiegend.
4. Überprüfen Sie die Ablassschraube, die Einfüllschraube und die Unterlegscheiben auf Verschleiß oder Verformung. Tauschen Sie Unterlegscheiben im Zweifelsfall aus – sie kosten im Vergleich zu einem Hydraulikleck fast nichts.
5. Bringen Sie die Ablassschraube wieder an Falls verwendet, dann mit frischem ISO VG 32 bis zur Höhe der Füllstopfenöffnung auffüllen (~0,4 l).
6. Ersetzen Sie den Einfüllstopfen Sicher mit einer guten Unterlegscheibe.
7. Entlüften Sie das System: Stellen Sie den Hebel auf SENKEN und pumpen Sie den Griff 10–15 Mal.
8. Testen, auf Lecks prüfen, protokollieren. Notieren Sie Datum, Betriebsstunden (falls verfügbar), verwendete Ölmarke und -sorte sowie den Namen des Technikers im Wartungsprotokoll.

6. Kühllagerungsanwendungen: Besondere Überlegungen

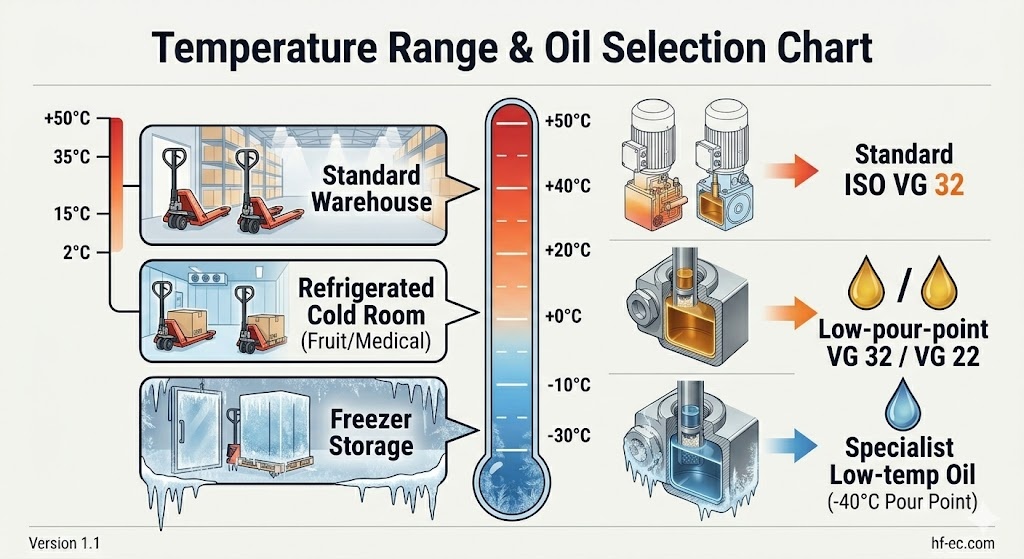

Standard-Hydrauliköl ISO VG 32 funktioniert bei etwa 0 °C bis 50 °C gut. In kalten Lagerumgebungen (2–8 °C gekühlt; -20 °C gefroren) verdickt sich das Öl erheblich und verursacht die gleichen Symptome wie die Verwendung der falschen Sorte: hartes Pumpen, langsames oder fehlgeschlagenes Heben und erhöhter Verschleiß der Pumpe.

Ein zusätzliches Problem speziell für die Kühllagerung: Kondensation . Wenn ein Hubwagen von einem Kühlraum (-20 °C) zu einer Laderampe (20 °C) fährt, kondensiert Feuchtigkeit auf allen Oberflächen, auch im Hydraulikbehälter. Mit der Zeit führt dies zum Eindringen von Wasser – der in Abschnitt 3 beschriebenen milchigen Ölverunreinigung. Überprüfen Sie bei Kühlkettenvorgängen die Ölfarbe häufiger (alle 2–3 Monate statt alle 6) und ersetzen Sie sie beim ersten Anzeichen einer Trübung.

7. Hydrauliköl im Hangcha-Wartungsplan

Die Wartungspläne der CBD-Serie von Hangcha integrieren Hydraulikölprüfungen in andere regelmäßige Wartungsaufgaben. Die nachstehenden Intervalle basieren auf einem Einschichtbetrieb unter normalen Bedingungen. Verringern Sie die Intervalle proportional für Mehrschichtbetrieb oder staubige/hohe Temperaturumgebungen.
