Der technische Einfluss von Wenderadius und Ast auf die Lagereffizienz (Palettenhubwagen)

Teil 1: Warum Manövrierfähigkeit der Kern des Warehouse-ROI ist

In Speicherumgebungen mit hoher Dichte ist der Platz von entscheidender Bedeutung. Die Fähigkeit eines Hubwagens, durch enge Kurven zu navigieren, wirkt sich direkt auf die Leistung aus Speicherdichte und Betriebszykluszeit . Für Lagerleiter definieren zwei Metriken diese Fähigkeit: Wenderadius (Wa) und Breite des rechtwinkligen Stapelgangs (Ast) .

Zusammenfassung:
Die Wenderadius (Wa) ist der minimale Bogen, den ein Hubwagen beim Wenden zurücklegen kann. Sie dient als primäre Variable bei der Berechnung Breite des rechtwinkligen Stapelgangs (Ast) , der den Mindestabstand vorgibt, der zwischen den Palettenregalen für eine 90-Grad-Drehung erforderlich ist.

Teil 2: Technische Aufschlüsselung: Wa vs. Ast

Das Verständnis der geometrischen Beziehung zwischen diesen beiden Parametern ist für die Anlagenplanung und Geräteauswahl von entscheidender Bedeutung.

1. Wenderadius (Wa)

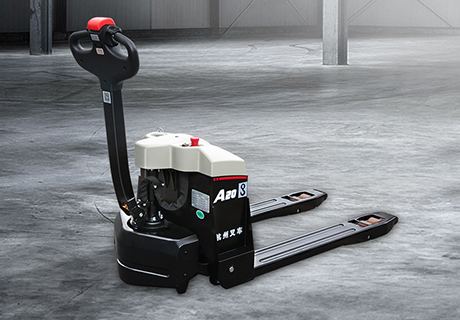

Für die meisten Elektrohubwagen der mittleren bis oberen Preisklasse gilt: Wenderadius (Wa) liegt typischerweise zwischen 1300 mm und 1500 mm . Dieser Abstand wird von der Mitte des Antriebsrads bis zum am weitesten entfernten Punkt des LKW-Fahrgestells oder der Gabeln während einer vollständigen Lenkeinschlagsbewegung gemessen.

2. Breite des rechtwinkligen Stapelgangs (Ast)

Ast ist die „reale“ Metrik. Es berechnet den Gesamtabstand, der für den LKW, die Palette und einen Sicherheitspuffer (normalerweise 200 mm) erforderlich ist, um eine Drehung zwischen zwei Regalen durchzuführen.

Die Ast Calculation Logic (Simplified):
Ast = Wa l a

• Wa: Wenderadius
• l: Länge der Ladung (Standardpalette 1200 mm)
• a: Sicherheitsabstand (Standard 200 mm)

Beispiel: Ein Palettenhubwagen mit 1400 mm Wa, der eine 1200 mm breite Palette transportiert, benötigt einen Ast von ca 2800 mm .

Teil 3: Professionelle Funktionen zur Schmalgangoptimierung

Ein „kompaktes Design“ ist nur dann effektiv, wenn es mit fortschrittlicher Steuerungstechnik gepaart ist. Professionelle Palettenhubwagen nutzen zwei Hauptmerkmale, um den erforderlichen Ast zu minimieren:

Die “Turtle Speed” Button (Upright Drive)

Bei extrem beengten Platzverhältnissen muss bei einem Standard-Gabelhubwagen der Deichselgriff in Richtung des Bedieners gekippt werden, um den Antrieb einzuschalten. Dadurch erhöht sich die Gesamtlänge der Maschine.

• Professioneller Einblick: Die Schildkröten-Geschwindigkeitstaste ermöglicht es dem Bediener, den Stapler damit zu fahren Pinne in völlig vertikaler Position . Durch die Reduzierung der effektiven Länge der Bediener-Maschine-Schnittstelle ermöglicht diese Funktion ein sicheres Manövrieren in Gängen, die 15 % schmaler sind als bei Standardkonfigurationen.

Kompakter Fahrwerksbau

Moderne B2B-Elektrohubwagen konzentrieren sich auf eine verkürzte Lebensdauer Kopflänge (l2) . Durch eine effizientere Integration der Lithiumbatterie und der Hydraulikpumpe können Hersteller den Abstand von der Gabelfläche bis zum Heck des Staplers verringern und so den Stapler direkt absenken Wa .

Teil 4: Auswahlstrategie: Geschwindigkeit und Raum in Einklang bringen

Bei der Auswahl der Ausrüstung sollte ein kleinerer Wert gewählt werden Wenderadius ist nicht immer das einzige Ziel. Profis müssen Folgendes in Einklang bringen:

1. Reisegeschwindigkeit: Kompakte Lkw mit kleinen Antriebsrädern können niedrigere Höchstgeschwindigkeiten aufweisen.
2. Stabilität: Ein sehr kurzes Gehäuse kann Auswirkungen auf das haben Stabilitätsdreieck (wie in Teil 5 dieser Serie besprochen), insbesondere auf unebenen Böden.
3. Ergonomie des Bedieners: Stellen Sie sicher, dass das kompakte Design die Fußfreiheit des Bedieners bei normalen Hochgeschwindigkeitsfahrten nicht beeinträchtigt.

Teil 5: Häufig gestellte Fragen (FAQ)

F1: Wie viel Sicherheitspuffer sollte ich in meine Ast-Planung einplanen?
Antwort: Während das Theoretische Ast wird anhand von Wa und Palettenlänge berechnet, Industriestandards empfehlen ein Minimum Sicherheitspuffer (a) von 200 mm . Dies berücksichtigt Bedienerfehler und verhindert einen Aufprall auf das Regal während der Hochgeschwindigkeits-Palettenentnahme.

F2: Ändert die Palettengröße den Wenderadius?
Antwort: Nein, das Wenderadius (Wa) ist eine feste mechanische Eigenschaft des LKW-Fahrgestells. Allerdings ist die Gangbreite (Ast) ändert sich je nach Palettengröße erheblich. Längere Paletten (z. B. 1500 mm) erfordern einen viel breiteren Gang, unabhängig von der Wa des LKWs.

F3: Kann „Turtle Speed“ für den Ferntransport verwendet werden?
Antwort: Nein. Turtle Speed ist ein Präzisionsmodus auf eine Höchstgeschwindigkeit von 1,0 - 1,5 km/h beschränkt. Es ist für die fein abgestimmte Positionierung und das „aufrechte“ Fahren in schmalen Gängen konzipiert, nicht für den allgemeinen Lagertransport.
