Die Nenntragfähigkeit eines Hubwagens ist nur dann gültig, wenn der Schwerpunkt der Last mit dem vom Hersteller angegebenen Lastschwerpunkt übereinstimmt, typischerweise 600 mm. Eine Betätigung über diesen Abstand hinaus löst aus Lastreduzierung , wodurch die sichere Hubgrenze erheblich reduziert wird, um hydraulische Ausfälle und Umkippen zu verhindern. Pro 100 mm Verschiebung des Lastschwerpunkts nach vorne kann die tatsächliche Tragfähigkeit um 15 bis 20 % sinken.
Die Lastzentrum (LC) ist der horizontale Abstand von der vertikalen Fläche der Gabeln zum Schwerpunkt der Ladung. Im globalen Materialumschlag 600 mm ist der Standard-Benchmark, da er den Mittelpunkt einer Standard-1200-mm-Palette darstellt.
Die Role of the 600 mm Industry Standard

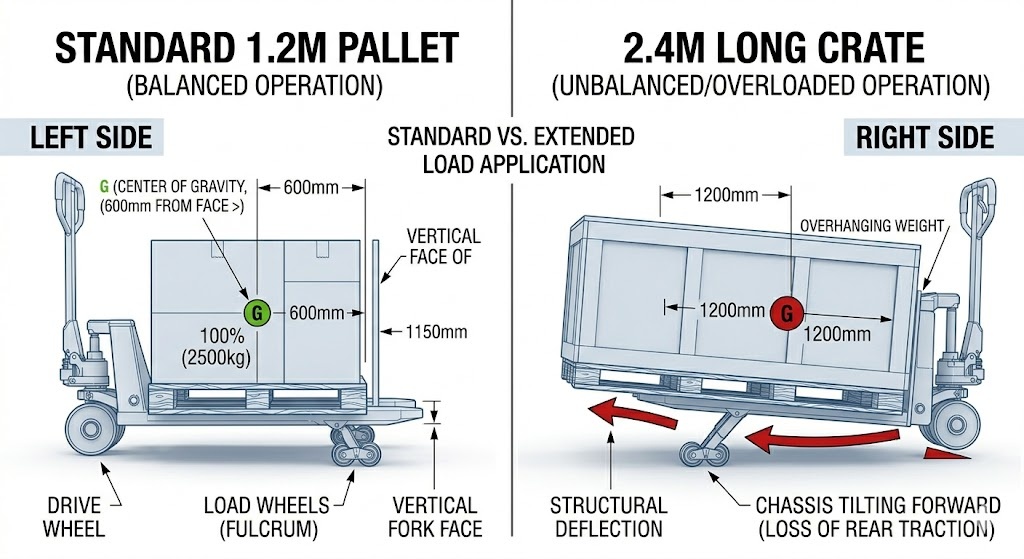

Die meisten Industriepaletten (GMA- oder Europaletten) haben eine Tiefe von 1200 mm. Die gleichmäßige Verteilung des Gewichts gewährleistet die Schwerpunkt (CoG) sitzt genau an der 600-mm-Marke. Wenn Sie längere Gabeln verwenden, um zwei Paletten oder übergroße Kisten zu transportieren, verschiebt sich das Zahnrad in Richtung der Gabelspitzen, wodurch der Hubwagen zu einem instabilen Hebel wird.

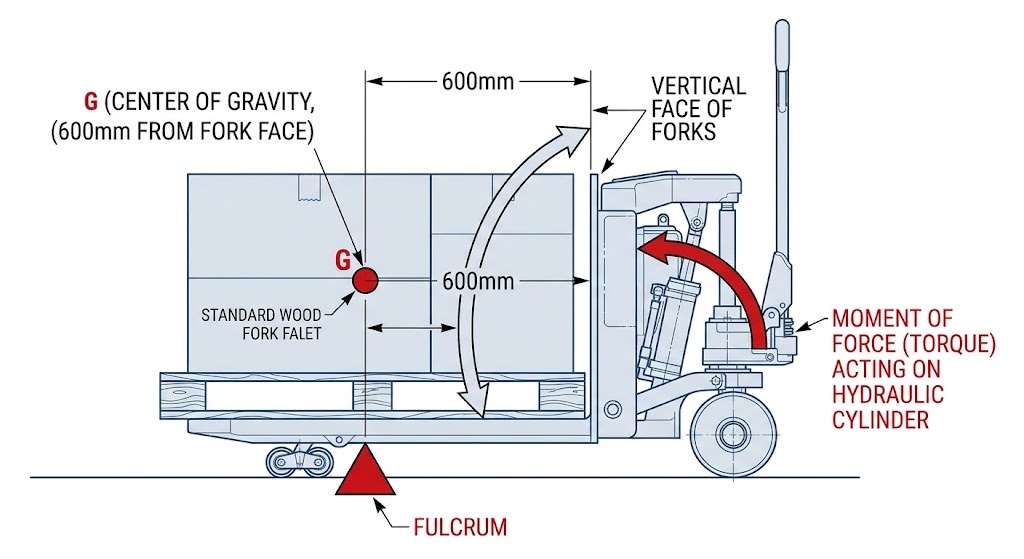

Die Lever Principle and the Fulcrum Point
Als Hubwagen dient ein Hubwagen Hebel der Klasse 1 . Die vorderen Lasträder fungieren als Drehpunkt . Wenn der Abstand zwischen der Last und dem Drehpunkt zunimmt, nimmt die nach unten gerichtete Kraft (Drehmoment), die auf das Hydrauliksystem und das Fahrgestell ausgeübt wird, exponentiell zu, selbst wenn das Gewicht der Ladung gleich bleibt.
| Ladungspositionierung | Schwerpunkt (CoG) | Systemstressniveau | Stabilitätsbewertung |
|---|---|---|---|
| Standardpalette | 600 mm | Nominell | Hoch |
| Doppelpalette | 1200 mm | Extrem | Kritisch |
| Übergroße Kiste | 900 mm | Erhöht | Mäßig |

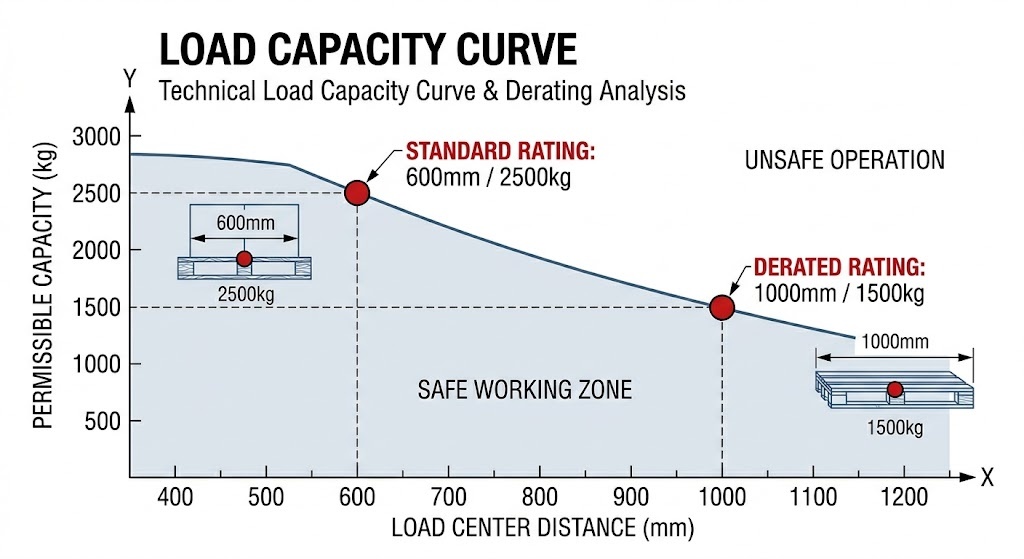

Lastreduzierung ist die berechnete Verringerung der maximalen Tragfähigkeit einer Maschine mit zunehmendem Lastschwerpunkt. Dies ist eine nichtlineare Beziehung, die durch die vorgegeben wird Prinzip der Momente . Wenn sich die Last von der Gabelwurzel wegbewegt, verschiebt sich der mechanische Vorteil und führt zu einer übermäßigen Belastung der hydraulischen Dichtungen und des Fahrgestells.
| Lastzentrum (LC) | Nennkapazität | Tatsächliche sichere Arbeitslast (SWL) | Strukturelle Auswirkungen |
|---|---|---|---|
| 600 mm | 2500 kg | 2500 kg | Optimaler Hydraulikdruck |
| 800 mm | 2500 kg | ~1875 kg | Erhöhte Belastung der Gabelwurzel |
| 1000 mm | 2500 kg | ~1500 kg | Gefahr einer dauerhaften Rahmenverformung |
| 1200 mm | 2500 kg | ~1250 kg | Kritisch Tipping Danger |
Die Derating Calculation Logic
Um die sichere Tragfähigkeit für nicht standardmäßige Lasten abzuschätzen, verwenden Fachleute das Verhältnis des Auslegungsmoments zum tatsächlichen Moment.
Formel: Tatsächliche Kapazität = (Nennkapazität * Standardlastschwerpunkt) / Neuer Lastschwerpunkt
Beispiel: Für einen 2500-kg-Lkw, der versucht, eine Kiste mit einem Lastschwerpunkt von 1000 mm anzuheben:
(2500 * 600) / 1000 = 1500 kg.

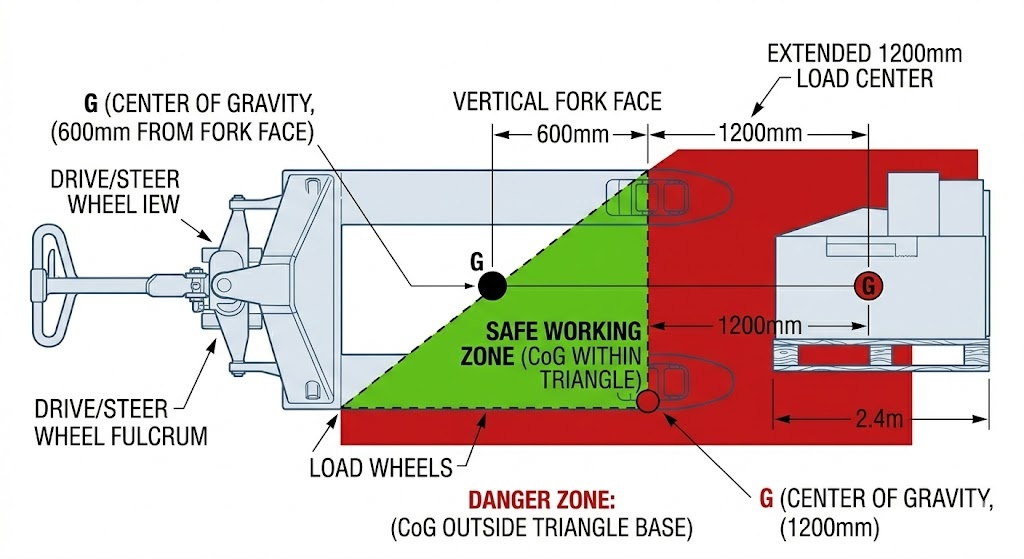

Im Gegensatz zu Vierrad-Gabelstaplern ist ein Hubwagen auf eine bestimmte Geometrie angewiesen, um das Gleichgewicht zu halten. Die Stabilitätsdreieck wird durch das Antriebsrad (bzw. die Lenkräder) und die beiden vorderen Lasträder gebildet.
Die Impact of Center of Gravity (CoG)
Die CoG must remain within this triangle at all times. When a load center is extended, the CoG moves toward the “base” of the triangle (the load wheels). Any external force—such as Steigfähigkeit (Navigieren einer Rampe mit 5 % Steigung) oder Zentrifugalkraft während einer scharfen Kurve – können das CoG aus der Aufstandsfläche drücken, was zu einem seitlichen Umkippen oder einer Vorwärtsneigung führen kann.
Dynamische Faktoren, die die Stabilität beeinflussen
Auswahl eines Palettenhubwagens basierend auf Nennkapazität allein ist ein häufiger Beschaffungsfehler. Hochleistungsumgebungen erfordern eine Anpassung der Restkapazität an das spezifische Lastprofil der Branche angepasst.
Standardlager (FMCG)
Bauwesen und schwere Fertigung
Kühlkette und Arzneimittel
F1: Kann ich eine Last von 2.000 kg heben, wenn mein Palettenhubwagen für 2.500 kg ausgelegt ist?
Antwort: Ja, aber Nur wenn der Lastschwerpunkt 600 mm oder weniger beträgt. Wenn Sie eine nicht standardmäßige oder übergroße Last heben, deren Schwerpunkt 600 mm übersteigt, ist die Lastreduzierung Der Effekt verringert Ihre tatsächliche Sicherheitskapazität. Beispielsweise kann ein 2500-kg-Lkw bei einem Lastschwerpunkt von 1000 mm nur etwa 1500 kg sicher transportieren.
F2: Wie wirkt sich die Gabellänge auf die Stabilität eines Palettenhubwagens aus?
Antwort: Die Gabellänge bestimmt die Positionierung des Drehpunkt Point . Während längere Gabeln (z. B. 1800 mm) übergroße Ladung ermöglichen, verlagern sie den Schwerpunkt der Ladung weiter weg vom Antriebsrad. Dies erhöht die Moment of Force auf das Hydrauliksystem und verschiebt den Schwerpunkt (CoG) zum Rand des Stabilitätsdreieck , was die Gefahr des Umkippens erhöht.
F3: Was ist „Restkapazität“ im Materialtransport?
Antwort: Restkapazität ist die tatsächliche Tragfähigkeit der Ausrüstung in einer bestimmten, nicht standardmäßigen Konfiguration. Anders als die Nennkapazität (das maximale Gewicht unter idealen Bedingungen) berücksichtigt die Restkapazität leistungsmindernde Faktoren wie erweiterte Lastschwerpunkte, die Verwendung von Anbaugeräten oder große Hubhöhen.
F4: Warum verliert mein Elektro-Palettenhubwagen beim Transport langer Lasten die Traktion?
Antwort: Dies ist normalerweise darauf zurückzuführen Kippen des Fahrgestells verursacht durch einen erweiterten Lastschwerpunkt. Wenn das Gewicht der Ladung zu weit vorne (hinter den vorderen Lasträdern) konzentriert ist, entsteht eine Hebelwirkung, die das hintere Antriebsrad anhebt. Dadurch wird der für die Traktion erforderliche Abwärtsdruck verringert, was zu einem Durchdrehen der Räder und einer beeinträchtigten Bremswirkung führt.
